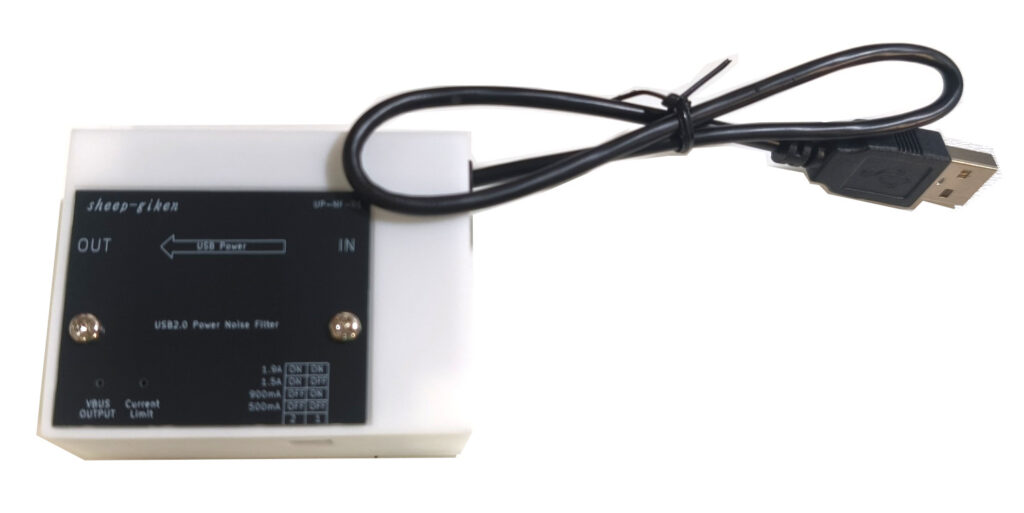

久々の投稿ですが、USBフィルタをBotthに追加しました。
こちらの製品は自分が欲しくて作ったものですが、USBケーブルの途中に入れることで
USB電源やPCの電源ノイズを大幅に低減してくれるものです。
スイッチン電源が数十kHz～数百kHzのノイズが多いものが多く、オーディオには非常に不利なんですよね。
そもそもUSBってキーボードやマウスを接続するために作られた規格だったのですが、オーディオに使われたりスマホの充電に使われたりと普及したがためにノイズが気になる場面も出てきていると思います。
ノイズフィルタを実現するために大容量のコンデンサを採用していますが、そもそもUSBは10uF以上のコンデンサを電源に繋いではいけないという規格になっているので、これが問題になります。
そこで、過電流保護回路を入れることで大容量コンデンサの搭載と安全を両立しました。

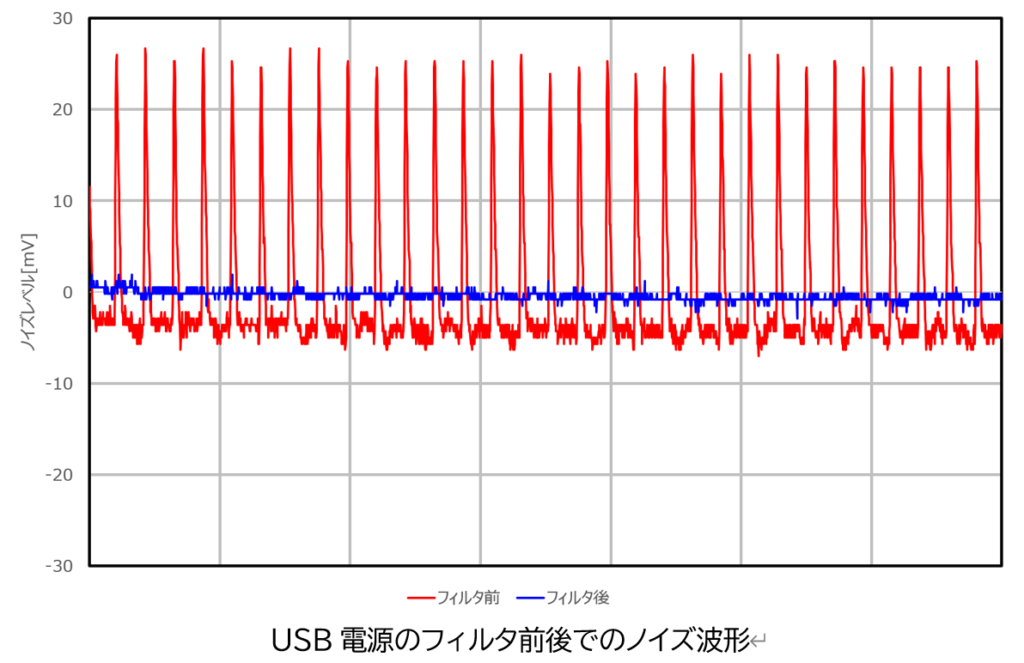

実際のノイズ特性ですが、スイッチングノイズは1/10以下に抑えられます。

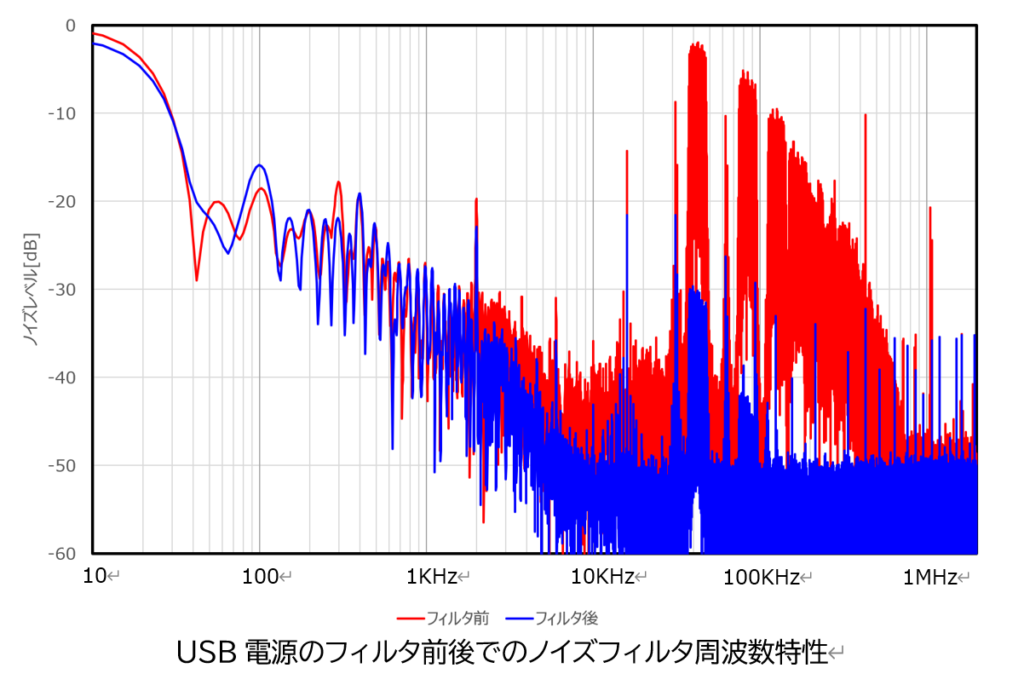

スイッチング周波数帯では30dBぐらいノイズが落ちてます。
実際にノイズが問題になる場合も、USBオーディオでノイズが無くなってクリアになります。
今回は大容量コンデンサに有機ポリマコンデンサを採用して、超低ESRを実現しています。
この結果として、USBオーデイオにヘッドホンアンプなどを繋いだときに、あきらかに低音がしっかり出たり音自体がすっきりとした感じになります。
しかも、単純なUSB機器なので、ゲーム機やPCなども問いません。
フィルタはUSBで電源電圧がドロップしないように、直流抵抗も非常に低く抑えてバランスを取っています。
実際、これを作ったのは中国の安価なUSB HUBをつなぐと、そのノイズが他のオーディオに載るという状態になってしまって、これを改善したかったのでついでに複数作ってみました。
こんな症状で困っている人は是非、Boothから購入してみてください。
Botth：シープ工房
https://sheep-studio.booth.pm/items/8527745
